Nhiều công trình phát sinh chi phí hoặc phải làm lại vì công trường dùng sai phiên bản bản vẽ, bản vẽ không đồng bộ hoặc thay đổi thiết kế chưa cập nhật kịp xuống đội thi công. Trong thực tế, bản vẽ xây dựng ảnh hưởng trực tiếp đến BOQ, vật tư, tiến độ, QA/QC và hoàn công của dự án. Bài viết dưới đây sẽ giúp bạn hiểu rõ bản vẽ xây dựng là gì, các loại bản vẽ phổ biến, cách đọc và những vấn đề doanh nghiệp thường gặp khi triển khai ngoài công trường.

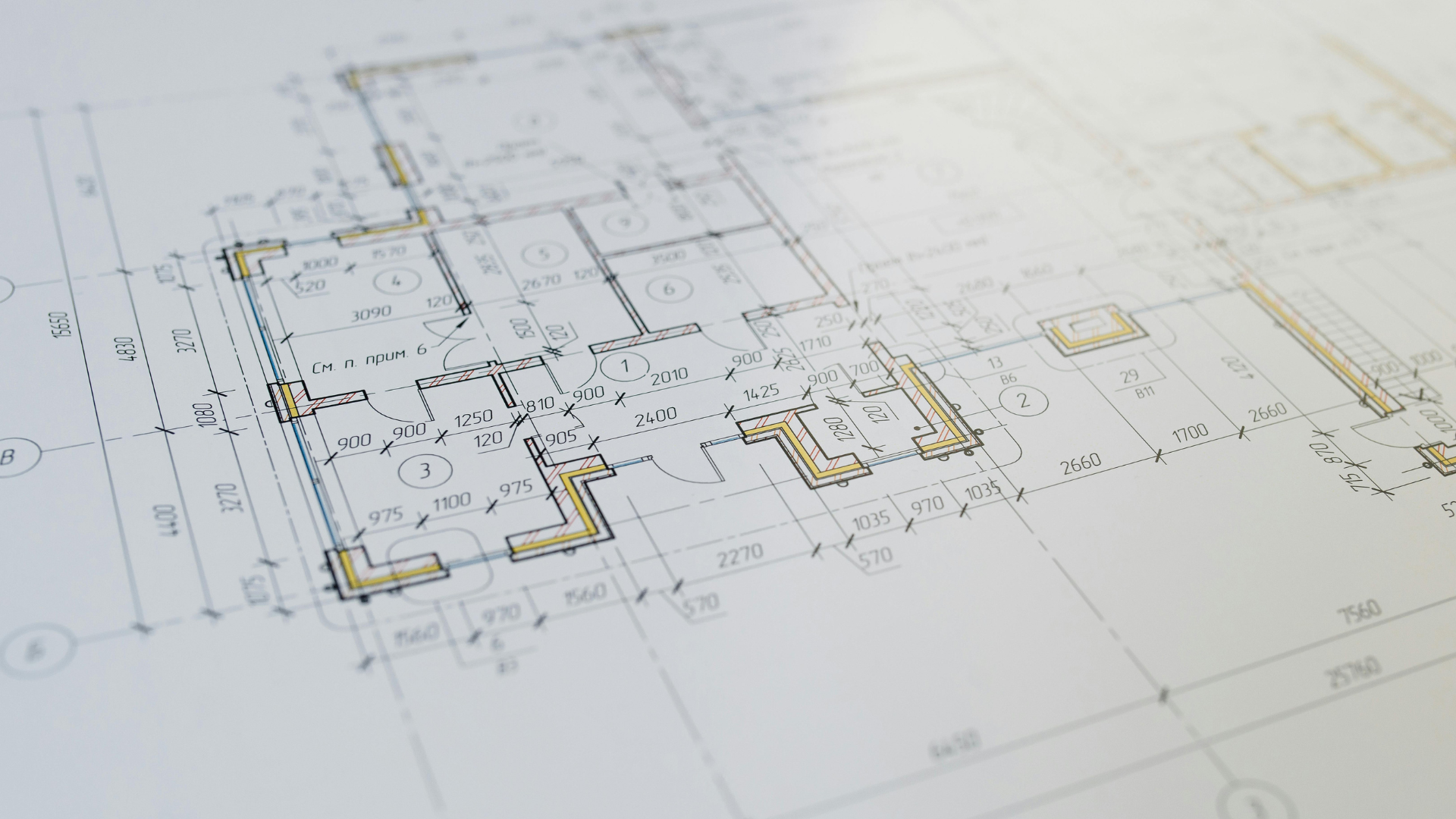

Bản vẽ xây dựng là gì?
Bản vẽ xây dựng là tài liệu kỹ thuật thể hiện thông tin thiết kế của công trình thông qua hình vẽ, kích thước, ký hiệu và ghi chú chuyên ngành. Đây là cơ sở để chủ đầu tư, kỹ sư, chỉ huy trưởng và đội thi công triển khai công trình thống nhất từ giai đoạn xin phép, bóc tách khối lượng đến thi công, nghiệm thu và hoàn công.
Trong thực tế, một bộ hồ sơ bản vẽ xây dựng thường liên quan trực tiếp đến nhiều hoạt động như xin phép xây dựng, bóc tách khối lượng, dự toán vật tư, triển khai thi công, kiểm soát chất lượng, nghiệm thu, hoàn công và quyết toán công trình.
Nhiều vấn đề ngoài công trường như thi công sai hạng mục, lệch khối lượng hoặc phát sinh vật tư thường bắt nguồn từ việc dùng sai phiên bản bản vẽ hoặc thay đổi thiết kế chưa được cập nhật đồng bộ giữa các bộ phận.
Vai trò của bản vẽ xây dựng trong dự án
Là cơ sở để xin phép xây dựng
Đối với nhà ở dân dụng hoặc công trình thương mại, bản vẽ là thành phần quan trọng trong hồ sơ xin phép xây dựng. Cơ quan quản lý sẽ dựa trên bản vẽ để kiểm tra diện tích xây dựng, chiều cao tầng, khoảng lùi, mật độ xây dựng và mức độ phù hợp với quy hoạch khu vực.
Ví dụ thực tế, nhiều công trình nhà phố tại khu dân cư bị yêu cầu điều chỉnh lại hồ sơ vì phần ban công hoặc tum thang trên bản vẽ vượt chiều cao cho phép theo quy hoạch địa phương. Nếu triển khai thi công khác với bản vẽ đã được cấp phép, công trình có thể bị xử phạt hoặc yêu cầu tháo dỡ phần vi phạm.
Hỗ trợ triển khai thi công ngoài công trường
Bản vẽ thi công giúp chỉ huy trưởng, kỹ sư hiện trường và đội thi công nắm rõ kích thước, cấu tạo, vật liệu và vị trí lắp đặt của từng hạng mục.
Trong thực tế, tại nhiều công trình nhà xưởng hoặc trung tâm thương mại, đội kết cấu thường triển khai theo bản in cũ được lưu tại container công trường, trong khi phòng kỹ thuật đã cập nhật thay đổi vị trí cửa cuốn, hố kỹ thuật hoặc cao độ nền ở phiên bản mới hơn. Đến khi lắp đặt thiết bị hoặc nghiệm thu mới phát hiện sai lệch, nhà thầu buộc phải cắt đục, gia cố hoặc làm lại một phần hạng mục đã hoàn thành.
Một tình huống phổ biến khác là đội thi công cơ điện kéo ống và máng cáp theo bản vẽ chưa cập nhật, dẫn đến đụng dầm hoặc thiếu khoảng mở trần khi triển khai hoàn thiện. Những lỗi này thường làm chậm tiến độ các đội phía sau như trần, điều hòa hoặc phòng cháy chữa cháy.
Phục vụ bóc tách khối lượng và lập dự toán
Phòng dự toán và kỹ sư khối lượng thường bóc tách trực tiếp từ bản vẽ để tính khối lượng bê tông, cốt thép, xây tô, cơ điện và vật tư hoàn thiện trước khi triển khai thi công.
Ví dụ, tại một dự án khách sạn nhiều tầng, bộ phận dự toán sử dụng bản vẽ kết cấu và bản vẽ cơ điện để tính trước khối lượng thép, bê tông, hệ thống điều hòa và vật tư hoàn thiện cho từng tầng. Điều này giúp nhà thầu chủ động kế hoạch mua vật tư, phân bổ ngân sách và hạn chế tình trạng thiếu vật tư trong quá trình thi công.
Hỗ trợ kiểm soát chất lượng, nghiệm thu và hoàn công
Bản vẽ được sử dụng để đối chiếu giữa thiết kế và thực tế thi công trong quá trình kiểm tra chất lượng, nghiệm thu và hoàn công công trình.
Ví dụ, tại các dự án nhà xưởng hoặc chung cư, bộ phận giám sát thường dựa trên bản vẽ để kiểm tra vị trí lắp đặt thép, hệ thống điện nước, kích thước ô chờ hoặc cao độ sàn trước khi nghiệm thu từng hạng mục. Điều này giúp phát hiện sớm sai lệch thi công và hạn chế rủi ro phải sửa chữa sau khi hoàn thiện.
Một bộ bản vẽ xây dựng gồm những gì?
Trong thực tế, một bộ bản vẽ xây dựng thường được chia thành nhiều nhóm bản vẽ khác nhau để phục vụ thiết kế, bóc tách khối lượng, triển khai thi công và nghiệm thu công trình. Các nhóm bản vẽ cần được đồng bộ với nhau để hạn chế sai sót ngoài công trường.
Bản vẽ kiến trúc
Bản vẽ kiến trúc thể hiện bố cục không gian, hình dáng và kích thước tổng thể của công trình. Đây là nhóm bản vẽ được sử dụng nhiều trong quá trình thi công hoàn thiện.
Thường bao gồm:
- Mặt bằng: Thể hiện bố trí không gian, phòng, cửa, cầu thang và công năng từng tầng.
- Mặt đứng: Thể hiện hình dáng bên ngoài của công trình.
- Mặt cắt: Thể hiện chiều cao tầng, cấu tạo và không gian bên trong.
- Phối cảnh 3D: Giúp hình dung thực tế công trình sau khi hoàn thiện.
Trong thực tế thi công, đội hoàn thiện thường dựa vào bản vẽ kiến trúc để xác định vị trí cửa, cao độ sàn, layout trần hoặc kích thước hoàn thiện trước khi triển khai.
Bản vẽ kết cấu
Bản vẽ kết cấu tập trung vào các thành phần chịu lực của công trình như móng, cột, dầm, sàn và chi tiết cốt thép. Đây là nhóm bản vẽ ảnh hưởng trực tiếp đến độ an toàn công trình cũng như khối lượng bê tông và thép cần triển khai ngoài thực tế.
Ví dụ, tại các dự án chung cư hoặc nhà xưởng nhiều tầng, chỉ cần thay đổi kích thước dầm hoặc chiều dày sàn cũng có thể làm tăng đáng kể khối lượng thép và chi phí phần thô của toàn bộ công trình.
Bản vẽ cơ điện (MEP)
Bản vẽ cơ điện thể hiện toàn bộ hệ thống kỹ thuật vận hành bên trong công trình, giúp các bộ phận thi công phối hợp đúng vị trí và đúng cao độ ngoài thực tế.
Thường bao gồm:
- Hệ thống điện: Điện động lực, điện chiếu sáng, điện nhẹ và vị trí thiết bị điện.
- Cấp thoát nước: Đường ống cấp nước, thoát nước, thiết bị vệ sinh và hố ga kỹ thuật.
- Điều hòa thông gió: Hệ thống điều hòa không khí, ống gió và quạt thông gió.
- Phòng cháy chữa cháy: Hệ thống báo cháy, chữa cháy, đầu phun và tủ kỹ thuật.
Trong thực tế thi công, đây là nhóm bản vẽ dễ phát sinh va chạm nhất nếu không phối hợp đồng bộ với kiến trúc và kết cấu. Nhiều công trình gặp tình trạng đường ống đụng dầm, thiếu khoảng trần kỹ thuật hoặc vị trí thiết bị không đúng thực tế, khiến đội thi công phải cắt đục hoặc điều chỉnh lại toàn bộ hệ thống cơ điện.
Bản vẽ chi tiết thi công
Bản vẽ chi tiết thi công được dùng để triển khai các hạng mục cần độ chính xác cao hoặc có cấu tạo phức tạp ngoài công trường.
Các bản vẽ chi tiết thường được triển khai cho các hạng mục như cầu thang, lan can, cửa, nội thất hoặc các chi tiết hoàn thiện. Nhóm bản vẽ này thể hiện rõ cấu tạo, kích thước, vật liệu và cách lắp đặt thực tế của từng hạng mục. Đội thi công sẽ dựa vào đây để triển khai đúng kỹ thuật và hạn chế xử lý theo kinh nghiệm tại công trường.
Ví dụ, tại các công trình hoàn thiện cao cấp, chỉ cần sai lệch nhỏ ở kích thước đá ốp, khe cửa hoặc vị trí tay vịn cũng có thể làm hạng mục không đạt thẩm mỹ và phải tháo dỡ để thi công lại.
Một hồ sơ thiết kế xây dựng thường gồm những tài liệu gì?
Trong thực tế, một bộ hồ sơ thiết kế xây dựng thường bao gồm nhiều tài liệu kỹ thuật khác nhau để phục vụ thiết kế, bóc tách khối lượng, triển khai thi công, nghiệm thu và quản lý công trình ngoài hiện trường.
Thông thường sẽ bao gồm:
- Hồ sơ bản vẽ thiết kế: Kiến trúc, kết cấu, cơ điện và chi tiết thi công.
- Thuyết minh thiết kế: Mô tả giải pháp kỹ thuật, vật liệu, tiêu chuẩn áp dụng và phương án triển khai.
- Bảng khối lượng (BOQ): Danh sách khối lượng công việc và vật tư cần triển khai.
- Dự toán công trình: Chi phí vật tư, nhân công, máy thi công và ngân sách dự kiến.
- Chỉ dẫn kỹ thuật: Yêu cầu về vật liệu, tiêu chuẩn thi công và nghiệm thu.
- Hồ sơ pháp lý liên quan: Hồ sơ xin phép xây dựng, hồ sơ thẩm tra hoặc phê duyệt thiết kế nếu có.
Đối với các dự án lớn như chung cư, nhà xưởng hoặc công trình thương mại, bộ hồ sơ này có thể lên đến hàng trăm bản vẽ và tài liệu kỹ thuật khác nhau để phục vụ từng giai đoạn triển khai ngoài công trường.
Phân loại các loại bản vẽ xây dựng phổ biến
Trong xây dựng, bản vẽ thường được phân loại theo mục đích sử dụng và giai đoạn triển khai của dự án. Mỗi loại bản vẽ sẽ phục vụ một nhu cầu khác nhau như xin phép xây dựng, triển khai thi công, kiểm soát kỹ thuật hoặc hoàn công công trình.
Bản vẽ xin phép xây dựng
Đây là nhóm bản vẽ phục vụ thủ tục pháp lý trước khi triển khai công trình. Hồ sơ thường thể hiện mặt bằng, mặt đứng, mặt cắt, vị trí công trình và các thông tin quy hoạch cơ bản.
Loại bản vẽ này giúp cơ quan quản lý kiểm tra quy mô, chiều cao, mật độ xây dựng và mức độ phù hợp với quy hoạch khu vực.
Bản vẽ thiết kế kỹ thuật
Bản vẽ thiết kế kỹ thuật thể hiện giải pháp thiết kế và các thông số kỹ thuật của công trình trước khi triển khai thi công.
Đây là cơ sở để phòng kỹ thuật, dự toán và công trường bóc tách khối lượng, lập dự toán chi phí, triển khai kết cấu – cơ điện, đồng thời chuẩn bị vật tư và kế hoạch thi công trước khi triển khai ngoài thực tế.
Bản vẽ thi công
Bản vẽ thi công là nhóm bản vẽ được sử dụng trực tiếp ngoài công trường để triển khai từng hạng mục thực tế. Đây là tài liệu mà chỉ huy trưởng, kỹ sư hiện trường, giám sát và đội thi công phải bám sát trong suốt quá trình thi công.
Bản vẽ thi công thường thể hiện chi tiết kích thước thi công thực tế, cao độ sàn – dầm – trần, chủng loại vật liệu, cấu tạo lắp đặt và yêu cầu kỹ thuật của từng hạng mục để đội thi công có thể triển khai chính xác ngoài công trường.
Bản vẽ hoàn công
Bản vẽ hoàn công là bản vẽ ghi nhận hiện trạng thực tế của công trình sau khi thi công hoàn thành, bao gồm các thay đổi so với thiết kế ban đầu trong quá trình triển khai ngoài công trường.
Bản vẽ hoàn công thường được sử dụng để đối chiếu nghiệm thu công trình, xác nhận khối lượng thực tế đã thi công, phục vụ bảo trì hệ thống kỹ thuật và lưu trữ hồ sơ kỹ thuật sau khi bàn giao công trình.
Trong thực tế, nhiều dự án gặp khó khăn ở giai đoạn hoàn công do thay đổi ngoài hiện trường nhưng không cập nhật lại lên hồ sơ bản vẽ.
Hướng dẫn cách đọc bản vẽ xây dựng
Đọc bản vẽ xây dựng nên theo trình tự từ tổng thể đến chi tiết để dễ hình dung công trình, nắm cấu tạo không gian và hiểu mối liên kết giữa kiến trúc, kết cấu và các hệ thống kỹ thuật trước khi triển khai thi công.
Những nguyên tắc cần hiểu trước khi đọc bản vẽ xây dựng
- Tỷ lệ bản vẽ (Scale):
Bản vẽ được thu nhỏ theo các tỷ lệ như 1:100, 1:50 hoặc 1:20 để thể hiện công trình trên giấy. Cần kiểm tra tỷ lệ trước khi đọc kích thước thực tế. Ví dụ, tỷ lệ 1:100 nghĩa là 1 cm trên bản vẽ tương ứng 1 m ngoài thực tế. - Đơn vị đo trên bản vẽ: Hầu hết bản vẽ xây dựng sử dụng đơn vị milimet (mm). Ví dụ, kích thước 3600 trên bản vẽ được hiểu là 3600 mm, tương đương 3,6 m.
- Cao độ công trình: Cao độ cho biết vị trí cao thấp của sàn, mái hoặc cấu kiện so với mốc chuẩn ±0.000, thường là cốt sàn tầng 1.
- Hệ trục định vị: Trục định vị là hệ đường tham chiếu dùng để xác định vị trí cột, tường và dầm trong công trình. Trục ngang thường ký hiệu bằng số, trục dọc ký hiệu bằng chữ cái.
- Các loại nét vẽ: Mỗi loại nét vẽ thể hiện một ý nghĩa khác nhau. Nét liền đậm dùng cho cấu kiện chính, nét đứt thể hiện chi tiết khuất và nét gạch chấm dùng cho trục định vị.
Trình tự đọc bản vẽ xây dựng
Bước 1: Đọc mặt bằng tổng thể
Khi nhận hồ sơ thiết kế, người đọc nên bắt đầu từ bản vẽ mặt bằng tổng thể. Bản vẽ này giúp hình dung vị trí công trình trên khu đất, cách bố trí các hạng mục và mối liên hệ giữa các không gian trong nhà.
Khi đọc bản vẽ mặt bằng, cần chú ý:
- Cách bố trí phòng chức năng
- Vị trí cầu thang và lối di chuyển
- Kích thước từng không gian
- Hướng mở cửa chính và cửa phụ
- Khoảng sân, hành lang và khu vệ sinh
Đây là bước quan trọng giúp người xem nắm được công năng tổng thể của công trình trước khi đọc các bản vẽ kỹ thuật chi tiết.
Bước 2: Đọc bản vẽ phối cảnh
Sau khi xem mặt bằng tổng thể, người đọc nên tiếp tục xem bản vẽ phối cảnh để hình dung rõ hơn hình dáng thực tế của công trình sau khi hoàn thiện. Bản vẽ này thể hiện kiến trúc mặt tiền, màu sắc, vật liệu và phong cách thiết kế tổng thể.
Khi đọc bản vẽ phối cảnh, cần chú ý:
- Hình khối kiến trúc tổng thể
- Thiết kế mặt tiền công trình
- Màu sắc và vật liệu hoàn thiện
- Kiểu dáng cửa, mái và ban công
- Các chi tiết trang trí bên ngoài
Người đọc nên sử dụng bản vẽ phối cảnh để hình dung trước không gian thực tế và kiểm tra xem kiến trúc bên ngoài có phù hợp với nhu cầu sử dụng hay không.
Bước 3: Đọc bản vẽ mặt đứng
Bản vẽ mặt đứng thể hiện hình dáng bên ngoài của công trình theo từng hướng nhìn như mặt tiền, mặt sau hoặc mặt bên hông. Đây là bản vẽ giúp người đọc hiểu rõ tỷ lệ và kích thước kiến trúc bên ngoài.
Khi đọc bản vẽ mặt đứng, cần chú ý:
- Chiều cao của từng tầng và tổng chiều cao công trình
- Vị trí cửa đi, cửa sổ và ban công
- Kích thước mái, lan can và sê nô
- Hình thức trang trí mặt tiền
- Cao độ mái và các vị trí quan trọng trên công trình
Người đọc nên đối chiếu mặt đứng với phối cảnh để dễ hình dung tỷ lệ thực tế của công trình và kiểm tra xem các chi tiết mặt ngoài có đúng thiết kế hay không.
Bước 4: Đọc bản vẽ mặt cắt
Bản vẽ mặt cắt giúp thể hiện cấu tạo bên trong công trình theo chiều đứng. Thông qua bản vẽ này, người đọc có thể hiểu được mối liên kết giữa sàn, dầm, mái, cầu thang và các tầng trong nhà.
Khi đọc bản vẽ mặt cắt, cần chú ý:
- Chiều cao thông thủy của từng tầng
- Cao độ sàn, trần và mái
- Vị trí dầm, sàn và cầu thang
- Độ dày sàn bê tông hoặc mái
- Khoảng không kỹ thuật phía trên trần
Đây là bản vẽ rất quan trọng trong thi công vì giúp kiểm soát chiều cao thực tế và cấu tạo bên trong của công trình.
Bước 5: Đọc bản vẽ kết cấu
Bản vẽ kết cấu thể hiện toàn bộ hệ chịu lực chính của công trình như móng, cột, dầm, sàn và cầu thang. Đây là nhóm bản vẽ ảnh hưởng trực tiếp đến độ bền, khả năng chịu lực và độ an toàn của công trình.
Khi đọc bản vẽ kết cấu, cần chú ý:
- Kích thước móng, cột, dầm và sàn
- Vị trí và số lượng cột trong công trình
- Ký hiệu thép và đường kính cốt thép
- Chi tiết liên kết giữa dầm, cột và sàn
- Ghi chú vật liệu và cao độ kết cấu
Người đọc nên xem lần lượt từ bản vẽ móng, cột, dầm đến sàn để dễ hiểu cách truyền lực và cấu tạo chịu lực của toàn bộ công trình.
Trong thực tế, việc đọc hiểu bản vẽ chỉ là bước đầu. Khi dự án triển khai, bản vẽ thường được cập nhật liên tục theo revision, thay đổi thiết kế hoặc điều chỉnh ngoài công trường. Nếu doanh nghiệp không quản lý tập trung, rất dễ xảy ra tình trạng dùng sai bản vẽ, lệch thông tin giữa các bộ phận và phát sinh sai sót trong thi công.
Vì sao doanh nghiệp xây dựng cần quản lý bản vẽ tập trung?
Một dự án xây dựng thường có hàng trăm bản vẽ và nhiều lần cập nhật thiết kế trong suốt quá trình thi công. Khi dữ liệu được lưu rời rạc qua email, Zalo hoặc máy cá nhân, doanh nghiệp rất khó kiểm soát phiên bản bản vẽ, đồng bộ thông tin và phối hợp giữa văn phòng với công trường.
Kiểm soát version bản vẽ theo thời gian thực
Rất nhiều lỗi ngoài công trường xảy ra chỉ vì đội thi công đang dùng nhầm bản vẽ cũ. Trong khi văn phòng đã cập nhật revision mới, hiện trường vẫn mở file cũ tải từ Zalo hoặc email trước đó. Khi không có hệ thống quản lý tập trung, doanh nghiệp gần như không kiểm soát được ai đang dùng version nào và sai sót sẽ chỉ được phát hiện khi đã thi công xong.
Liên kết bản vẽ với BOQ, tiến độ và nghiệm thu
Mỗi lần bản vẽ thay đổi, BOQ, tiến độ và hồ sơ nghiệm thu thường phải cập nhật lại theo. Nếu các dữ liệu này tách rời nhau, đội QS, kỹ thuật và công trường sẽ phải đối chiếu thủ công rất mất thời gian. Đây là lý do nhiều dự án bị lệch khối lượng, chậm nghiệm thu hoặc phát sinh tranh cãi khi quyết toán.
Hỗ trợ phối hợp giữa văn phòng và công trường
Một vấn đề rất phổ biến là văn phòng đã sửa bản vẽ nhưng công trường không nhận được thông tin kịp thời. Kỹ sư hiện trường phải tìm file trong nhiều nhóm chat hoặc gọi điện xác nhận liên tục. Khi bản vẽ được quản lý tập trung, đội công trường có thể xem ngay version mới nhất trên mobile, cập nhật issue trực tiếp và phản hồi nhanh hơn khi có thay đổi.
Hỗ trợ lưu trữ hồ sơ hoàn công và audit
Nhiều doanh nghiệp chỉ đến lúc cần hoàn công hoặc audit mới phát hiện thiếu bản vẽ, mất revision hoặc không tìm được hồ sơ cũ. Khi dữ liệu nằm rải rác trên máy cá nhân hoặc ổ cứng nội bộ, việc tổng hợp lại hồ sơ rất mất thời gian. Quản lý tập trung giúp lưu toàn bộ lịch sử bản vẽ theo từng dự án, dễ tra cứu và hạn chế thất lạc dữ liệu kỹ thuật.
Kết luận
Bản vẽ xây dựng là cơ sở để triển khai thi công, bóc tách khối lượng, kiểm soát chất lượng và nghiệm thu công trình ngoài thực tế. Chỉ cần sử dụng sai phiên bản bản vẽ hoặc cập nhật không đồng bộ giữa các bộ phận, dự án có thể phát sinh sai sót, chậm tiến độ và tăng chi phí thi công.
Vì vậy, doanh nghiệp cần hiểu rõ các loại bản vẽ, biết cách đọc bản vẽ theo đúng trình tự và xây dựng quy trình quản lý bản vẽ tập trung. Với phần mềm quản lý xây dựng, Cleeksy hỗ trợ doanh nghiệp quản lý, phối hợp giữa văn phòng với công trường trên một nền tảng duy nhất.
